sada ochranných manžet koule otoče před nápravy,

Vozidla UAZ. Náprava: Timken, Spicer, hybridní, neinstaluje se na vojenské (převodové) nápravy.

Účel

Manžeta slouží k utěsnění spoje čepu podpěry přední nápravy vozidla UAZ.

Charakteristiky produktu

• Rozměry výrobku v balení, m: 0,25x0,29x0,10;
• Hmotnost, kg: 0,98;
• Objem, m3: 0,00725;
• Barva: černá;
• Materiál protiprachového krytu: Materiál ELASTOLLAN od německé společnosti BASF, termoplastický polyuretan na komplexních polyesterech, s velmi dobrými mechanickými vlastnostmi a vysokou odolností proti opotřebení, odolný vůči benzínu a oleji, má dobrou flexibilitu při nízkých teplotách.
• Provozní teplota polyuretanu, 0°C: –60 až +80.
• Vlastnosti materiálu výrobku: Zůstává pružný i při velmi nízkých teplotách, až do -60 stupňů.
• Dobrá odolnost vůči klimatickým vlivům.
• Vynikající tlumicí vlastnosti.
• Vysoká odolnost proti opotřebení.
• Odolnost proti únavě.
• Pevnost, odolnost.
• Odolnost vůči oleji.
• 3krát vyšší pevnost v tahu než u pryžových dílů.

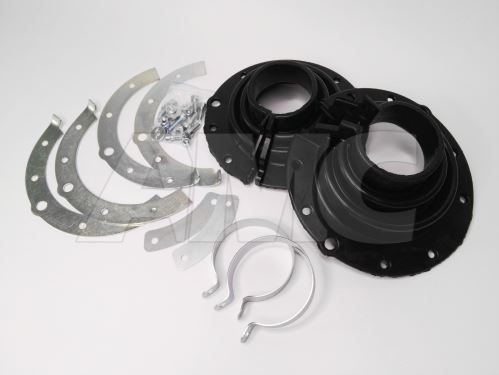

Složení stavebnice

• Silná polyuretanová bota (tloušťka 4,5 mm) - 2 ks;
• Spojovací prvky (držák - 4 ks, zámek - 2 ks, svorka - 2 ks);
• Šestihranné montážní šrouby - 8 ks;
• Podložka - 16 ks;
• Matice - 8 ks.

• Kompletní utěsněná ochrana SHOPK před vodou a nečistotami.
• Instalace bez demontáže nebo vyjmutí pěsti.
• Jednotka se stává bezúdržbovou (není třeba mazat).
• Zajišťuje těsnost i v případě vůle v čepech a koroze povrchu koule.
• Konstrukce je taková, že i když je zvlnění roztržené, funguje jako standardní těsnění.
• Přítomnost zámků v místě kloubu zajišťuje ochranu před pronikáním vlhkosti za předpokladu správné instalace. Správná instalace vyžaduje pevné uchycení manžety jak na kulovém čepu pomocí svorky, tak i na kloubu, kde je zámek zajištěn speciálně navrženými přítlačnými deskami. Ty sevřou konce zámku manžety a zabrání tak jejímu otevření. Bez tohoto upínání by se zámky snadno oddělily.

Manžeta nahrazuje stávající posuvné těsnění. Lze ji nainstalovat bez demontáže nebo vyjmutí sestavy. Pokud si nejste jisti, zda jsou spoje manžety bezpečně upevněny, můžete použít tmel.

Důležité!

Použití manžet na nápravách s provozním úhlem přesahujícím stanovený limit je nepřijatelné. Při vývoji manžety byl zohledněn provozní rozsah stanovený výrobcem: ne více než 27 stupňů pro nápravu Timken a ne více než 32 stupňů pro nápravu Spicer. (Výrobce stanovil tato omezení, protože překročení stanoveného provozního úhlu vede k prudkému zvýšení zatížení homokinetického kloubu, rychlému opotřebení nebo dokonce k jeho selhání.) Překročení tohoto limitu má za následek nulovou vůli na straně skládání, silné rozdrcení přehybů manžety kovovými součástmi homokinetického kloubu a následné prasknutí manžety. Proto je použití manžet na nápravách s provozním úhlem přesahujícím stanovený limit nepřijatelné. Selhání manžety v těchto případech není kryto zárukou. Tento typ vady lze snadno identifikovat podle charakteristického otisku a tvaru prasknutí.
